工事の流れ

工事の流れ

単独圧入(標準施工）

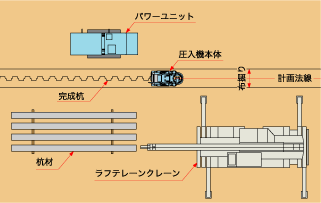

標準施工配置【平面】

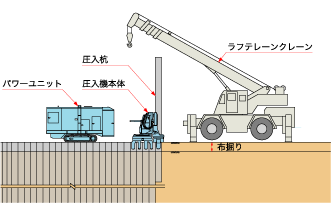

標準施工配置【断面】



圧入機本体と反力架台を水平に設置する。

土質条件と杭長に応じた反力ウェイトを積載する。


ウェイトを反力として最初の杭を圧

入する。



自走して、圧入を終えた杭を反力杭として掴むことで、反力を増します。

圧入機本体が完全に初期反力杭に移動する。


反力ウェイトと反力架台を撤去し、

初期圧入完了。

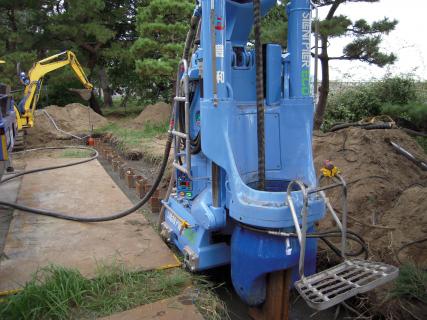

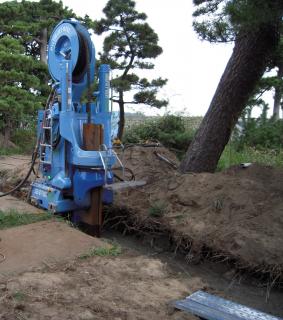

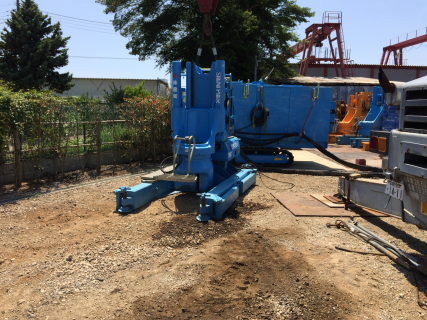

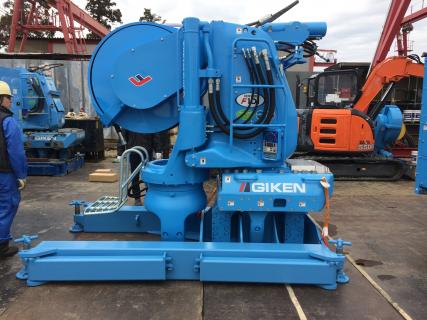

サイレントパイラー（本体+反力架台+JR)

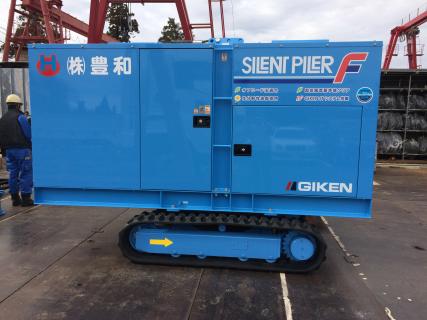

パワーユニット

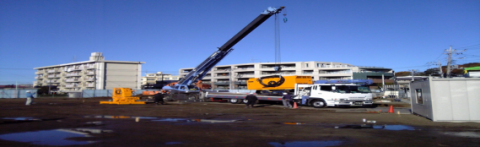

①サイレントパイラー荷卸し

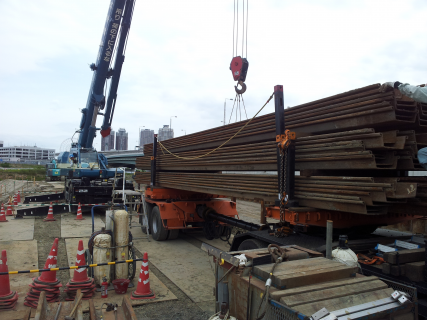

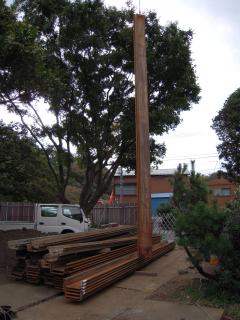

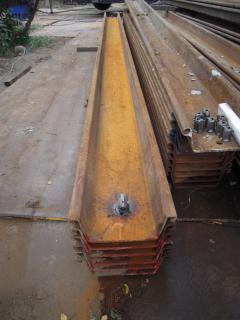

②鋼矢板荷卸し



③サイレントパイラー荷卸し完了

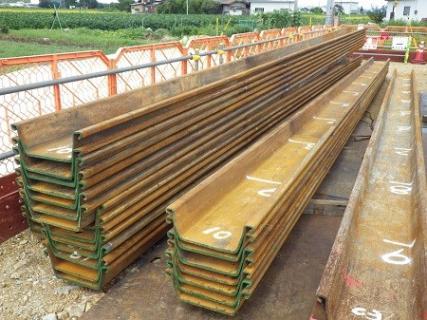

④鋼矢板荷卸し完了

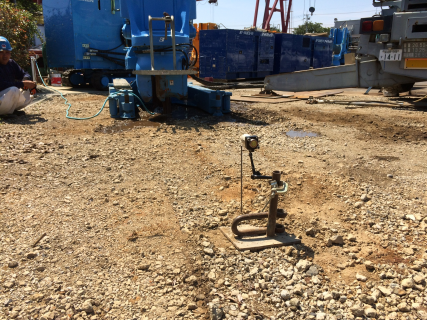

⑤パイルレーザー設置

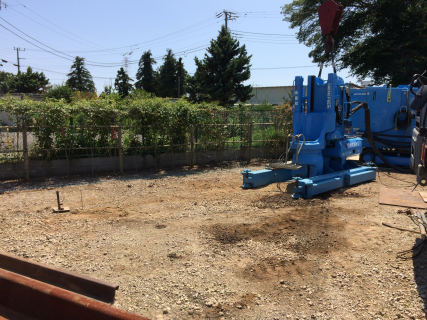

⑥サイレントパイラー設置

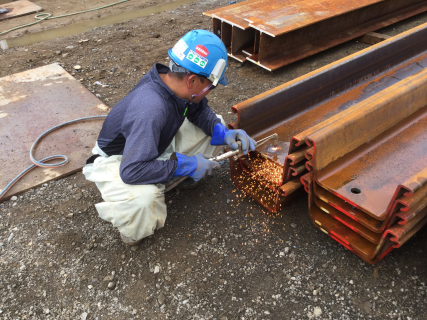

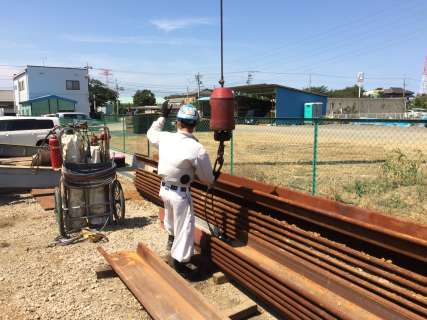

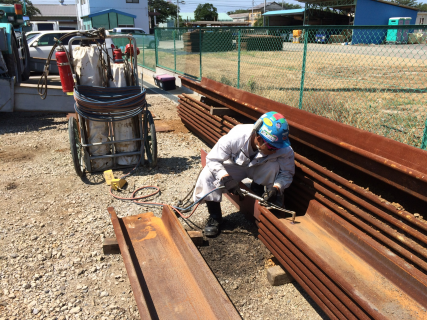

⑦吊り込み用ガス穴切断



⑧ガス穴切断

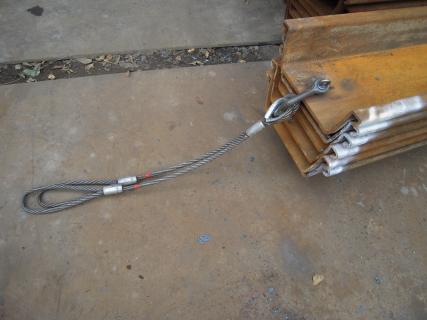

⑨吊り具取付




⑩玉掛け・合図



⑪鋼矢板吊り込み

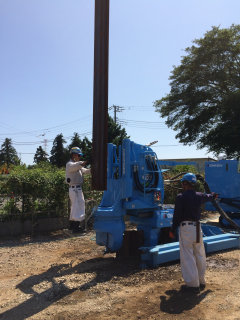

⑫鋼矢板建込み

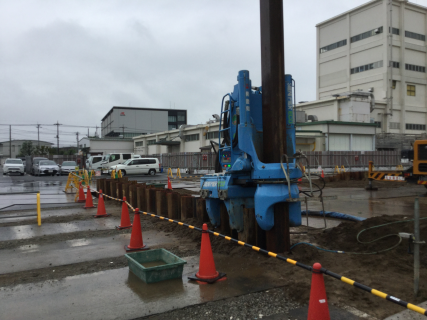

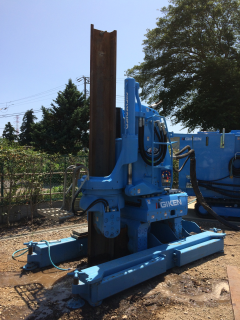

⑬鋼矢板圧入



⑭鋼矢板圧入



⑮鋼矢板圧入

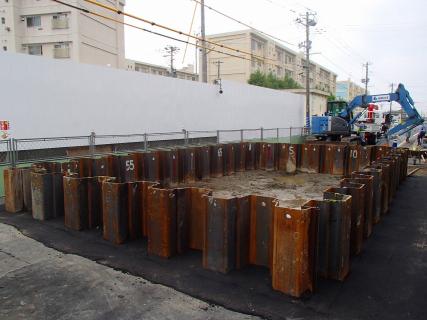

圧入完了

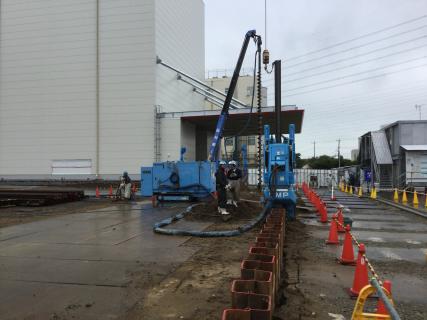

 ※ウォータジェット併用圧入

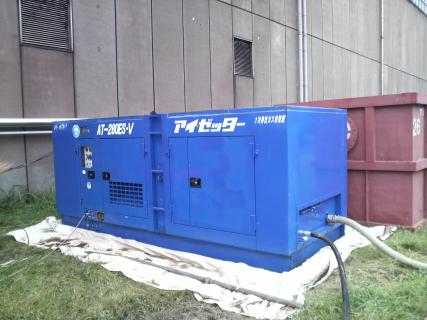

ウォータージェット

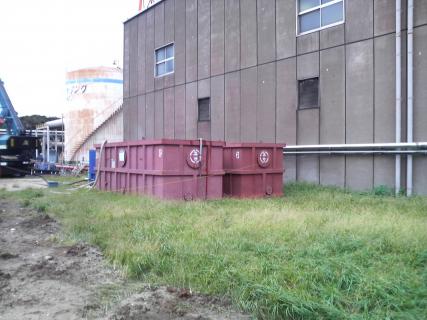

水　　槽

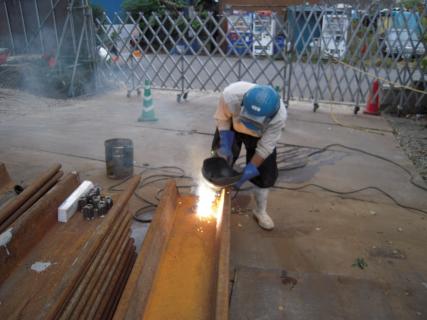

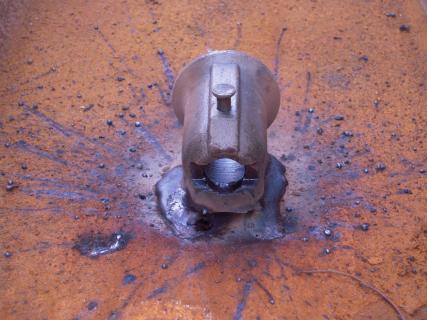

①ジェットロック溶接



②溶接完了



③溶接完了

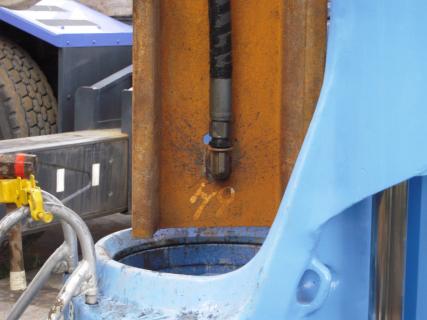

④ジェットノズル・ロック取付け



⑤ウォータージェット（吐出前）



⑥ウォータージェット（吐出中）

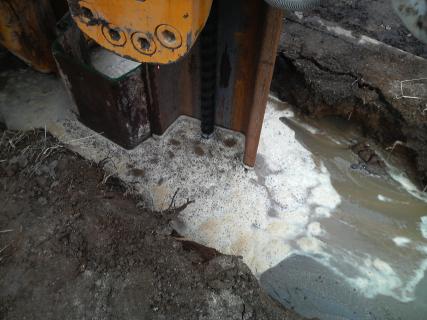

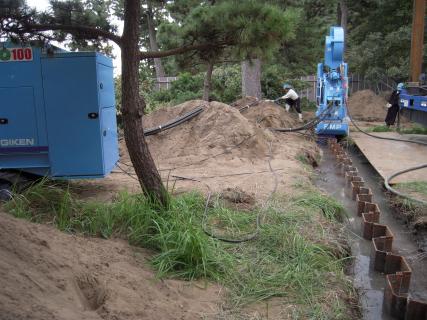

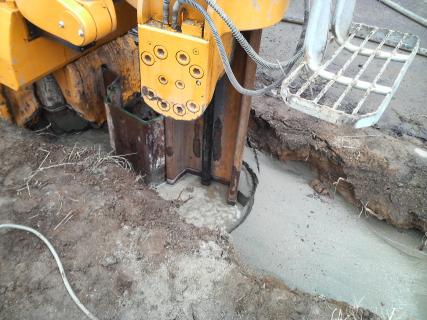

⑦ウォータージェット併用圧入



⑧ウォータージェット併用圧入



⑨ウォータージェット併用圧入

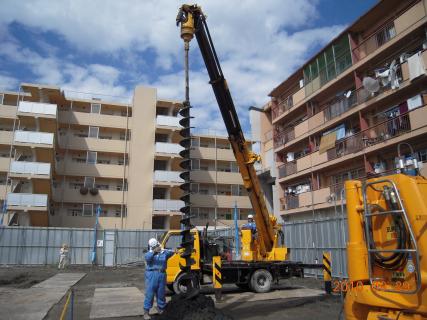

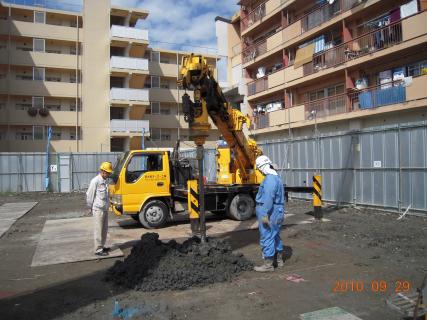

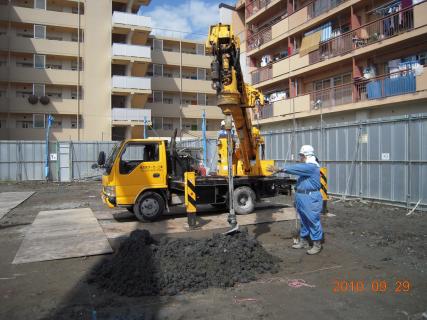

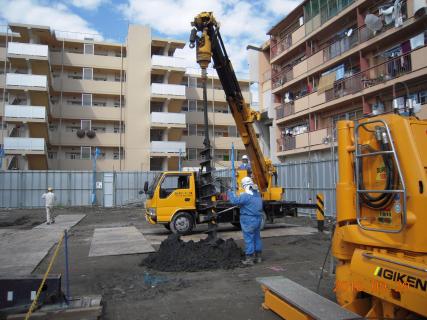

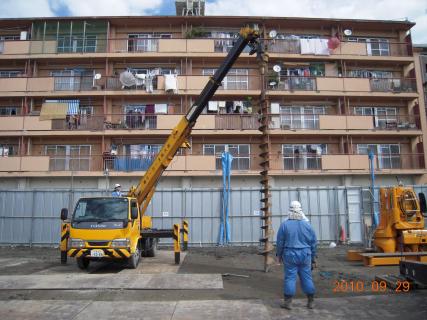

※オーガ先行削孔併用圧入 （建柱車）

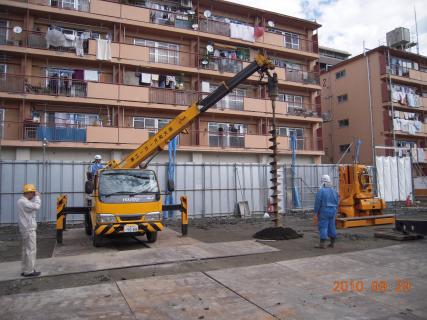

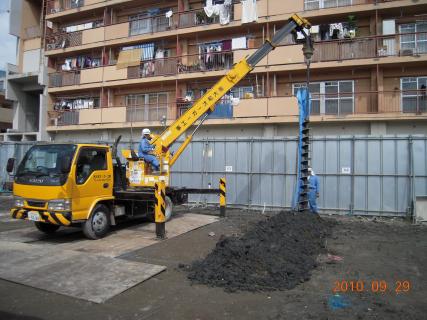

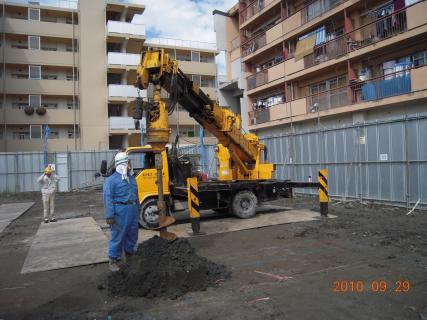

①スクリュー削孔位置セット



②削孔（1本目）



③削孔（1本目）

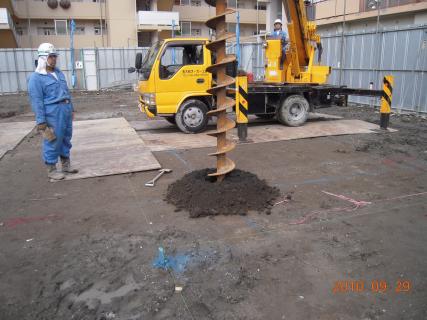

④スクリュー引上げ（1本目）

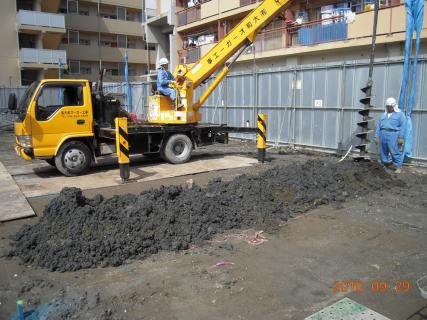

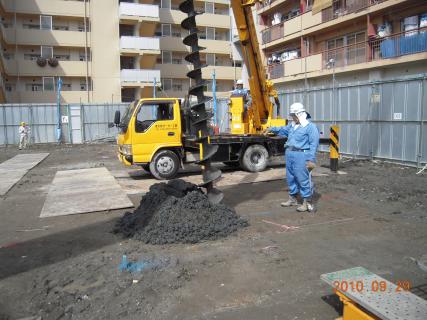

⑤スクリュー人力排土（1本目）



⑥スクリュー削孔位置セット




⑦削孔（2本目）



⑧削孔完了（2本目）



⑨スクリュー人力排土（2本目）

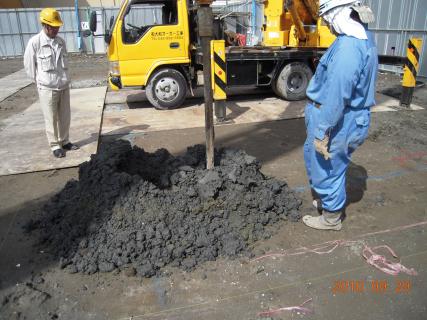

⑩削孔状況



⑪削孔状況



⑫削孔状況






施工フローチャート

・単独圧入

・ウォータージェット併用圧入

・オーガ先行削孔併用圧入

・引抜

詳細はこちら



       ■５S活動の推進



◆整理：必要なものと不要なものを分け、不要なものは捨てる事。

◆整頓：必要なものがすぐ取り出せるように置き場・置き方を決めて、表示を確実に行う事。

◆清掃：ごみ・汚れのないきれいな状態を維持すると同時に、細部まで点検する事。

◆清潔：整理・整頓・清掃を徹底して実行し、汚れのないきれいな状態を維持する事。

◆躾：決められたことを、決められたとおりに実行できるように習慣づける事。
